概述
BH7C1 是一款采用 NDIR 紅外吸收檢測原理的氣體傳感器模組， 采用 MEMS 光源、 特殊結構的光學腔體和雙通道探測器， 實現空間雙光路參比補償， 微處理器進行信號采集、 處理和輸出。 BH7C1 具有良好的選擇性， 高靈敏度， 無氧氣依賴性， 壽命長， 低功耗； 內置溫度傳感器， 進行溫度補償； 同時具有 UART、 模擬電流/電壓輸出； 報警點可設置， 方便客戶不同應用場景使用。
特 點
高精度探測器
電路低噪聲， 測量精度高
交叉干擾小
產品穩定性高
獨立氣室結構， 響應速度快
應用場景
熏蒸氣體檢測
醫療滅菌檢測

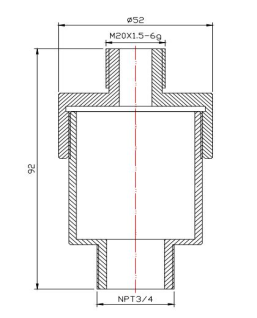

外形尺寸
引腳輸出及安裝方式
引腳注釋：
1:VCC 電源 24V 供電
2:GND 地
3:RX UART 接收
4:TX UART 發送
5:4-20mA 信號輸出
6:MCDL 校準線
用戶在使用 4-20mA 輸出方式時， 接 1、 2、5 號線。 將防爆接線盒打開， 取下接線端子，將電源線、 地線、 4-20mA 輸出線， 接入接線端子， 并用螺絲刀擰緊。 注意接線順序不要出錯。
產品參數
| 技術參數 | 傳感器原理? | 非色散紅外 (NDIR) |
| 測量量程? | 0-2000mg/L(其他量程可定制) | |
| 測量精度? | 測量值±5%或 F.S± 3%取大值 | |
| 響應時間? | T90<30s | |
| 預熱時間? | 常規檢測 3 分鐘， 如需零點校準建議預熱時間 1.5 小時 | |
| 校準? | 可實時軟件校準 | |
| 數字分辨率? | 小于 1mg/L | |
| 進氣方式? | 擴散式 | |
| 使用壓力 | -90KPA-80KPA | |
| 電氣參數 | 供電電壓? | 24V |
| 工作電流? | 小于 100mA@24V 供電 | |
| 平均功率? | 小于 2.5W | |
| 信號輸出? | UART、 模擬電流（4-20mA） | |
| 應用環境 | 推薦環境? | 室溫， 干燥， 無塵 |
| 工作溫度? | 20℃-65℃ | |
| 工作濕度? | 0-90%RH， 無冷凝 | |
| 推薦流量? | 200~800ml/min | |
| 質保期? | 1 年（進水、 進塵土、 跌落、 撞擊、 拆卸、 腐蝕、 超溫度使用造成的損壞不在質保范圍內） |
