概述
BH-K-SF6 是一款采用 NDIR 紅外吸收檢測原理的氣體傳感器模組， 采用 MEMS 光源、鍍金光學腔體和雙通道探測器， 實現空間雙光路補償， 微處理器進行信號采集、 算法處理、濃度計算。 BH-K-SF6 具有良好的選擇性， 高靈敏度， 不依賴氧氣， 壽命長， 低功耗； 內置溫度傳感器進行溫度補償。
特 點
電路低噪聲， 測量精度高
濕度干擾小
使用壽命長， 產品穩定性高
寬溫度補償
應用場景
SF6 濃度檢測
電力設備 SF6 氣體泄漏檢測

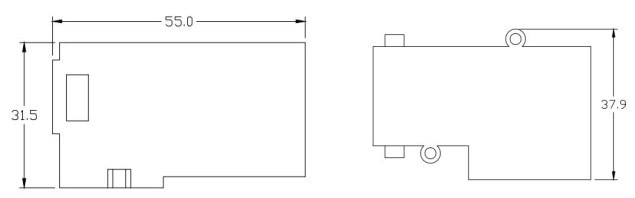

外形尺寸
以上尺寸為不安裝過濾滑蓋的高度， 如安裝過濾滑蓋， 高度為 36mm。
引腳輸出
白色安裝座從左至右依次：
VCC–12V 電源供電
GND–地
RXD–串口 UART 接收
TXD–串口 UART 發送
產品參數
技術參數 | 傳感器原理 | 非色散紅外 (NDIR) |
測量量程 | 0-1000PPM(其他量程可定制) | |
測量精度 | ≤± 3% | |
響應時間 | T90<50s | |
預熱時間 | 啟動時間 2 分鐘， 完全預熱 30 分鐘（30 分鐘之后通氣值會更準確） | |
校準 | 可實時軟件校準 | |
數字分辨率 | 1ppm | |
進氣方式 | 擴散式 | |
電氣參數 | 供電電壓 | 12V |
工作電流 | 均值 50mA@12V 供電 | |
平均功率 | 小于 0.6W | |
信號輸出 | UART | |
應用環境 | 推薦環境 | 室溫， 干燥， 無塵 |
工作溫度 | -20℃-50℃ | |
工作濕度 | 0-90%RH， 無冷凝 | |
推薦流量 | / | |
使用壓力 | 0.5~1.5 大氣壓 | |
質保期 | 1 年（進水、 進塵土、 跌落、 撞擊、 拆卸、 腐蝕、 超溫度使用造成的損壞不在質保范圍內） |
