概述
BH7B1-30 是一款采用 NDIR 紅外吸收檢測原理的氣體傳感器模組， 采用 MEMS 光源、特殊結構的光學腔體和雙通道探測器， 實現空間雙光路參比補償， 微處理器進行信號采集、處理和輸出。 BH7B1-30 具有良好的選擇性， 高靈敏度， 無氧氣依賴性， 壽命長， 低功耗；內置溫度傳感器， 進行溫度補償； 同時具有 UART、 模擬電流/電壓輸出； 報警點可設置， 方便客戶不同應用場景使用。
特 點
電路低噪聲，測量精度高
濕度干擾小
使用壽命長，產品穩定性高
寬溫度補償
應用場景
熏蒸氣體檢測
硫酰氟氣體殘余檢測

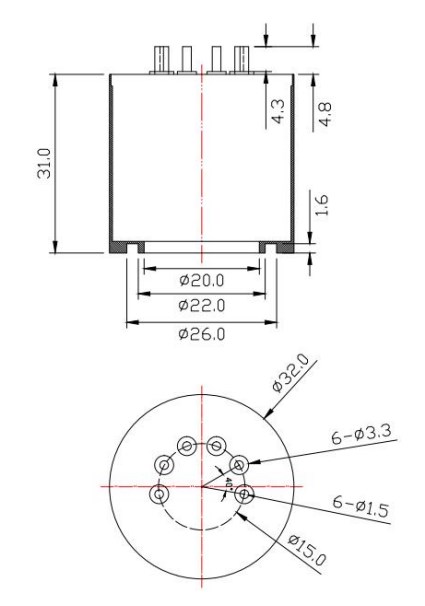

外形尺寸

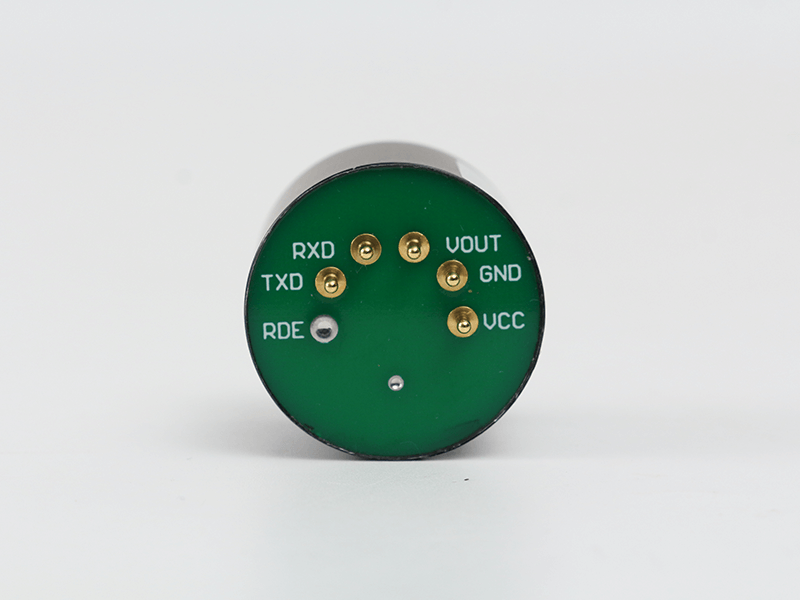

引腳輸出
VCC–5V 電源供電
GND–地
Vout–0.4-2V 信號輸出
RXD–串口 UART TTL 接收
TXD–串口 UART TTL 發送
產品參數
| 技術參數 | 傳感器原理? | 非色散紅外 (NDIR) |
| 測量量程? | 0-1000PPM(其他量程可定制) | |
| 測量精度? | 測量值±3%或 F.S± 5%取大值 | |
| 響應時間? | T90<20s @600ml/min | |
| 預熱時間? | 啟動時間≤3 分鐘 完全預熱約 30 分鐘 | |
| 校準? | 可實時軟件零點校準 | |
| 數字分辨率? | 2PPM @F.S=1000ppm | |
| 進氣方式? | 擴散式 | |
| 電氣參數 | 供電電壓? | 5V |
| 工作電流? | 小于 100mA@5V 供電 | |
| 平均功率? | 小于 0.5W | |
| 信號輸出? | UART（TTL 電平） 、 模擬電壓（0.4-2V） | |
| 應用環境 | 推薦環境? | 室溫， 干燥， 無塵 |
| 工作溫度? | -20℃-65℃ | |
| 工作濕度? | 0-90%RH， 無冷凝 | |
| 推薦流量? | 200~800ml/min | |
| 使用壓力? | 0.5~1.5 大氣壓 | |
| 質保期? | 1 年（進水、 進塵土、 跌落、 撞擊、 拆卸、 腐蝕、 超溫度使用造成的損壞不在質保范圍內） |
