概述

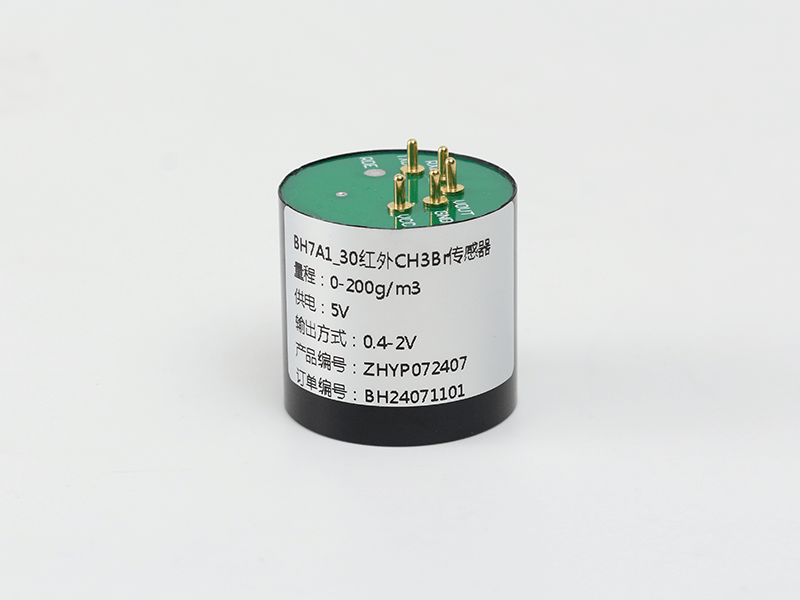

BH7A1-30 是一款采用 NDIR 紅外吸收檢測原理的氣體傳感器模組，采用 MEMS 光源、特殊結構的光學腔體和雙通道探測器，實現空間雙光路參比補償，微處理器進行信號采集、處理和輸出。BH7A1-30 具有良好的選擇性，高靈敏度，無氧氣依賴性，壽命長，低功耗；內置溫度傳感器，進行溫度補償；同時具有 UART、模擬電流/電壓輸出；報警點可設置，方便客戶不同應用場景使用。
特 點
電路低噪聲，測量精度高
氣體交叉干擾小
使用壽命長，產品穩定性高
寬溫度補償
應用場景
熏蒸氣體檢測

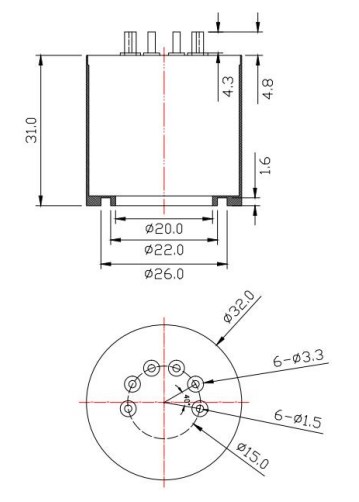

外形尺寸
引腳輸出
VCC–5V 電源供電
GND–地
Vout–0.4-2V 信號輸出
RXD–串口 UART 接收
TXD–串口 UART 發送
產品參數
技術參數 | 傳感器原理 | 非色散紅外 (NDIR) |
測量量程 | 0-200g/m3(其他量程可定制) | |
測量精度 | 測量值±5%或 F.S± 3%取大值 | |
響應時間 | T90<15s @600ml/min | |
預熱時間 | 冷啟動 3 分鐘， 完全預熱 30 分鐘 | |
校準 | 可實時軟件校準 | |
分辨率 | 0.1g/m3 @F.S=200g/m3 | |
進氣方式 | 擴散式 | |
電氣參數 | 供電電壓 | 5V |
工作電流 | 小于 100mA@5V 供電 | |
平均功率 | 小于 0.5W | |
信號輸出 | UART、 模擬電壓（0.4-2V） | |
應用環境 | 推薦環境 | 室溫， 干燥， 無塵 |
工作溫度 | -20℃-65℃ | |
工作濕度 | 0-90%RH， 無冷凝 | |
推薦流量 | 200~800ml/min | |
使用壓力 | 0.5~1.5 大氣壓 | |
質保期 | 1 年（進水、 進塵土、 跌落、 撞擊、 拆卸、 腐蝕、 超溫度使用造成的損壞不在質保范圍內） |
?
