概述
BH5B1 是一款采用NDIR 紅外吸收檢測原理的氣體傳感器模組， 采用MEMS光源、 雙通道探測器， 實現空間雙光路信號檢測， 微處理器進行信號采集、 處理和輸出。 BH5B1 具有良好的選擇性， 高靈敏度， 無氧氣依賴性， 壽命長， 低功耗； 內置溫度傳感器， 進行溫度補償； 同時具有 UART、 模擬電流/電壓輸出；報警點可設置， 方便客戶不同應用場景使用。
特 點
電路低噪聲， 測量精度高
濕度干擾小
使用壽命長， 產品穩定性高
寬溫度補償
應用場景
熏蒸氣體濃度檢測
熏蒸氣體殘留量檢測
產品參數
| 技術參數 | 傳感器原理? | 非色散紅外 (NDIR) |
| 測量量程? | 0-100ppm(其他量程可定制) | |
| 精度? | ≤±5%FS（校準后≤3%FS） | |
| 響應時間? | T90<15s @600ml/min | |
| 預熱時間? | 啟動時間 3 分鐘； 完全預熱 30 分鐘 | |
| 校準? | 提供 TTL 串口校準協議 | |
| 數字分辨率? | 小于 1ppm @F.S=100ppm | |
| 進氣方式? | 泵吸式 | |
| 電氣參數 | 供電電壓? | 12V |
| 工作電流? | 小于 120mA@12V 供電 | |
| 平均功率? | 小于 1.5W | |
| 信號輸出? | UART、 模擬電壓（0.4-2V） | |
| 應用環境 | 推薦使用環境? | 室溫， 干燥， 無塵 |
| 工作溫度? | -10℃-50℃ | |
| 儲存溫度? | -20℃-65℃ | |
| 工作濕度? | 0-90%RH， 無冷凝 | |
| 推薦流量? | 200~800ml/min | |
| 使用壓力? | 0.5~1.5 大氣壓 | |
| 質保期? | 1 年（進水、 進塵土、 跌落、 撞擊、 拆卸、 腐蝕、超溫度使用造成的損壞不在質保范圍內） |

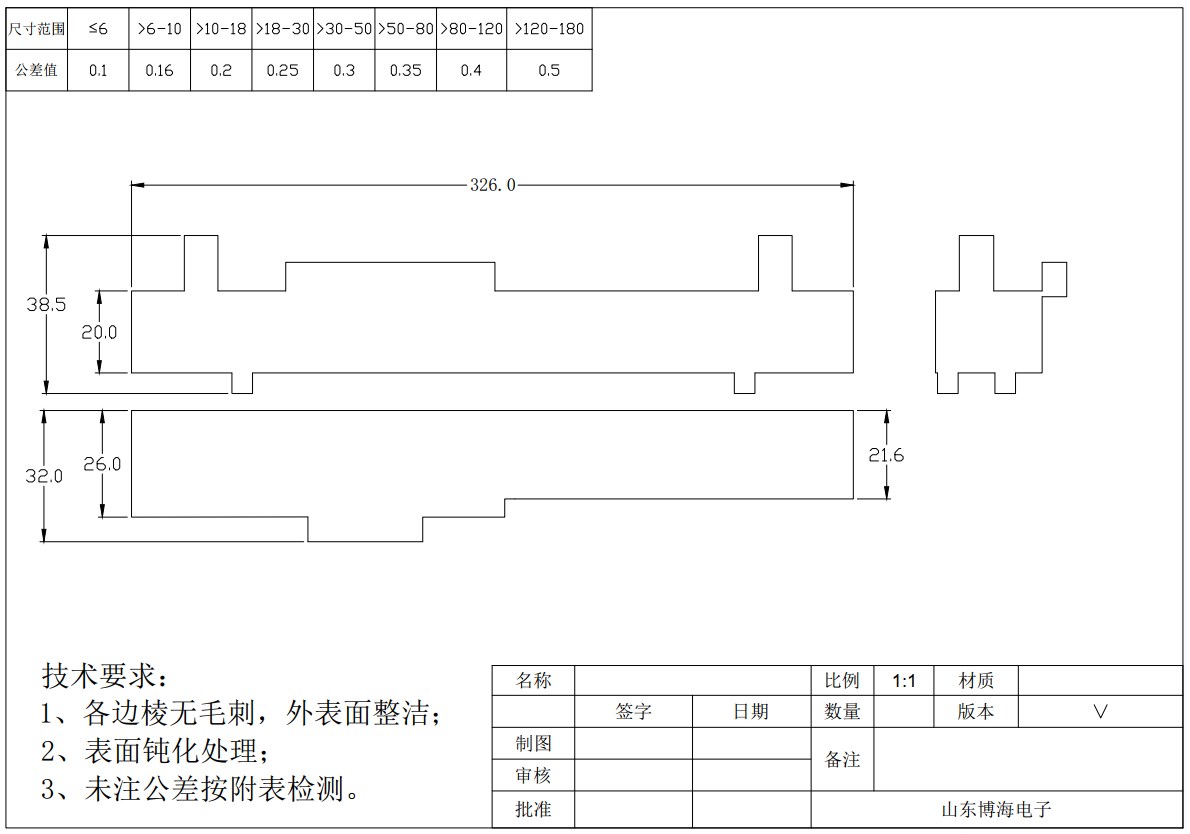

外形尺寸
引腳輸出
4-20mA 接線
0.4-2V 接線定義：
VCC： 12V 電源
GND： 地（兩個 GND 接一個即可）
mA： 傳感器信號輸出
UART 接線
UART 接線定義：
VCC： 12V 電源
RX： 數據接收
TX： 數據發送
485 接線
RS485 接線定義：
VCC： 12V 電源
A： 485A
B： 485B
