概述

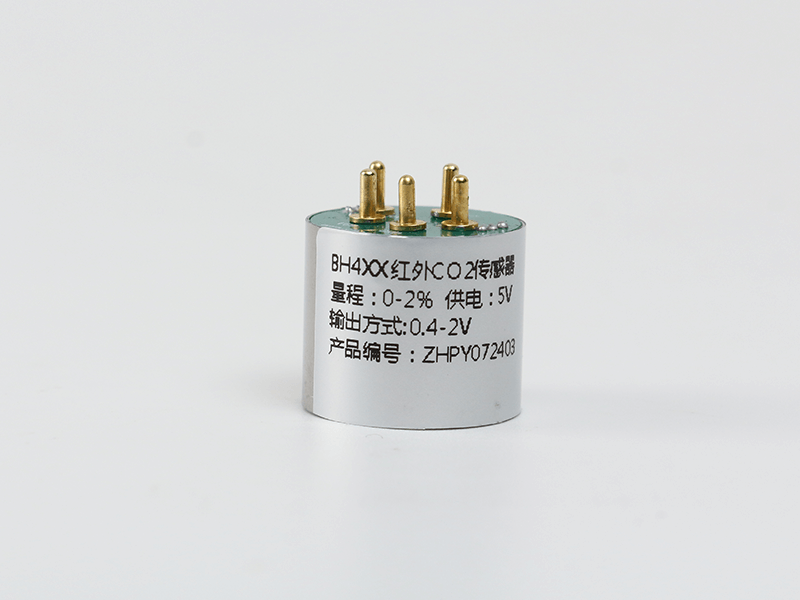

BH-4-CO2 是一款采用 NDIR 紅外吸收原理的氣體傳感器模組， 采用雙通道探測器實現空間雙光路參比補償， 微處理器進行信號采集、 算法處理和濃度輸出。 BH-4-CO2 具有良好的選擇性， 高靈敏度， 無氧氣依賴性， 壽命長， 低功耗； 內置溫度傳感器， 進行溫度補償；同時具有 UART 串口、 模擬電壓輸出。
特 點
- 電路低噪聲， 測量精度高
- 使用壽命長， 穩定性好
- 寬溫度補償
應用場景
- 工業二氧化碳濃度檢測
- 環境二氧化碳濃度檢測

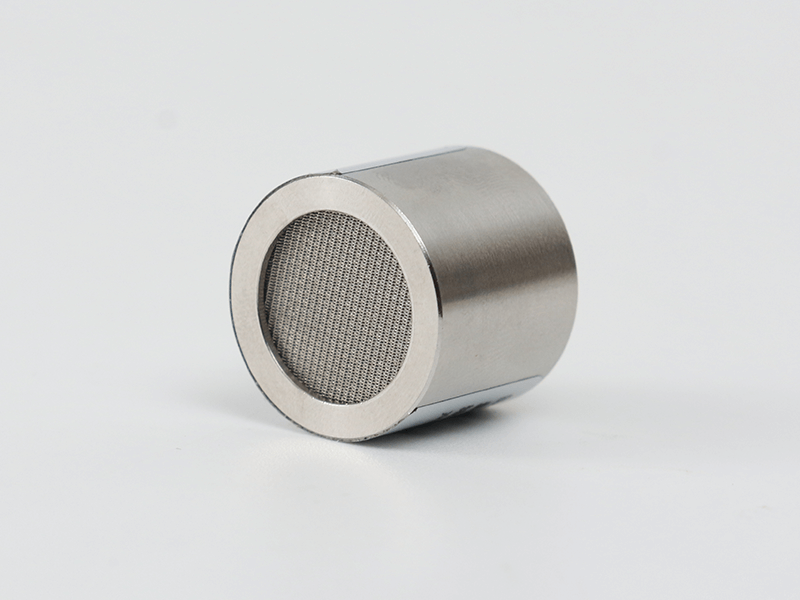

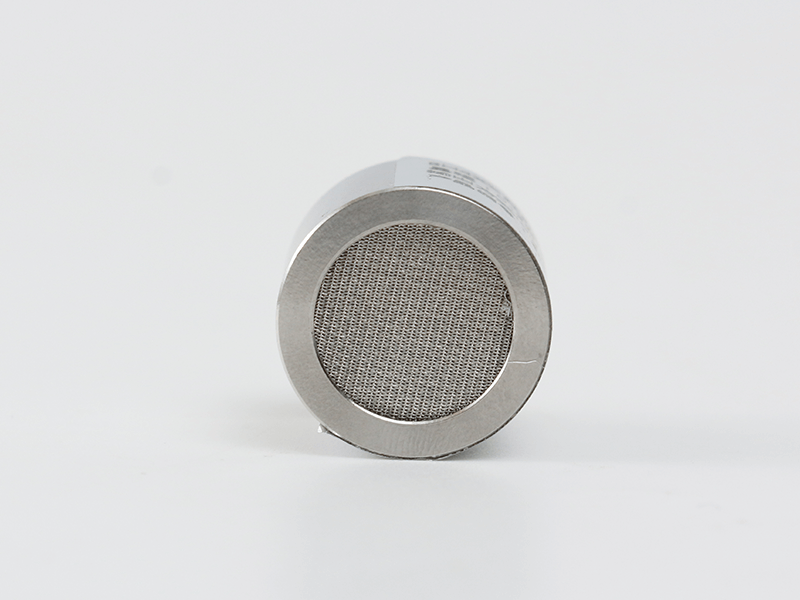

外形尺寸
應用場景

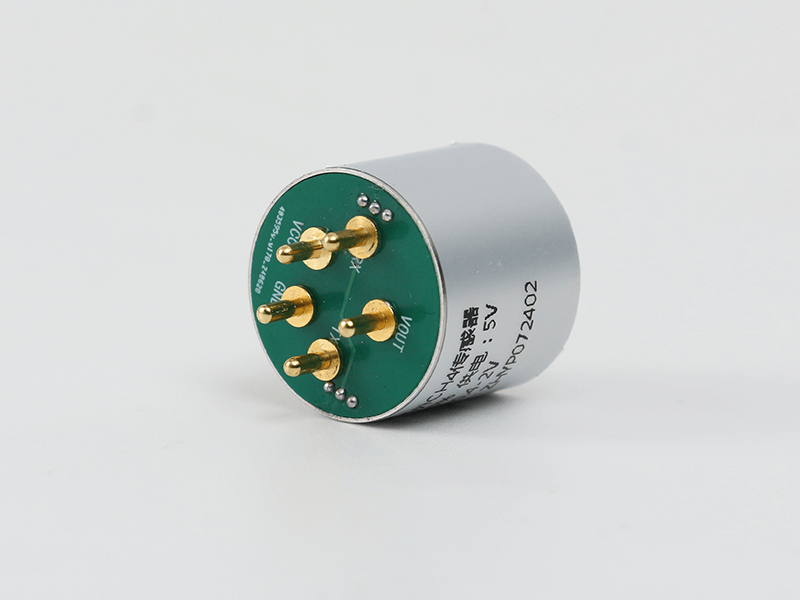

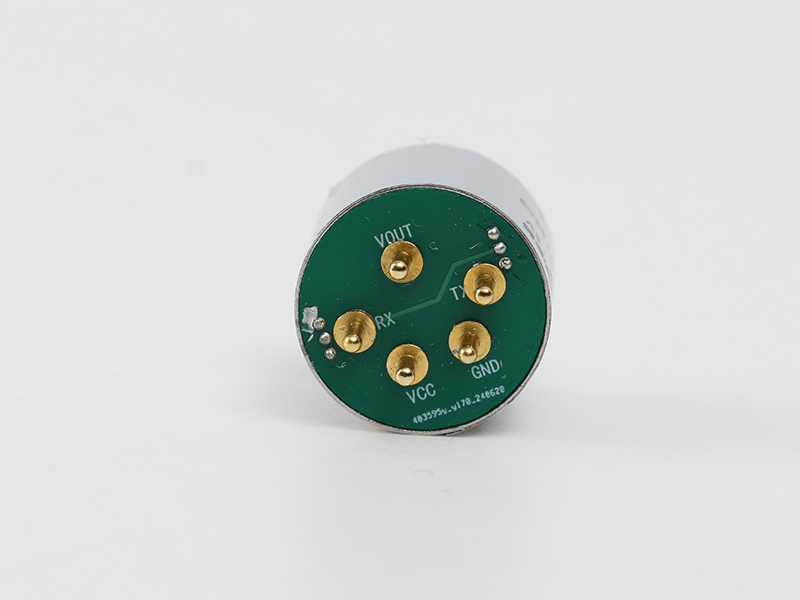

VCC–5V 電源供電
GND–地
Vout–0.4-2V 信號輸出
RXD–串口 UART 接收
TXD–串口 UART 發送
產品參數
| 技術參數 | 傳感器原理? | 非色散紅外 (NDIR) |
| 測量量程? | 0-2%(其他量程可定制) | |
| 精度? | ≤50ppm+5%讀數值 | |
| 響應時間? | T90<30s | |
| 預熱時間? | 啟動時間≤3 分鐘 | |
| 校準? | 軟件校準 | |
| 進氣方式? | 擴散式 | |
| 電氣參數 | 供電電壓? | 5V |
| 工作平均電流? | 小于 90mA@5V 供電 | |
| 信號輸出? | UART、 模擬電壓（0.4-2V） | |
| 應用環境 | 工作溫度? | -20℃-60℃ |
| 工作濕度? | 0-90%RH 無冷凝 | |
| 推薦流量? | 200~800ml/min | |
| 使用壓力? | 0.5~1.5 大氣壓 | |
| 質保期? | 1 年（進水、 進塵土、 跌落、 撞擊、 拆卸、 腐蝕、 超溫度使用造成的損壞不在質保范圍內） |
